Грамотная регулировка реле давления воды для насоса в 6 этапов

  • Реле давления воды - важная составляющая системы водоснабженияРеле давления воды - важная составляющая системы водоснабжения

    Устройство систем водоснабжения, не простой процесс, и осуществлять его своими руками не так просто, как может показаться на первый взгляд. При обустройстве, нужна установка насоса, а также реле давления воды, что позволит регулировать процесс подачи жидкости по трубам дома. Регулировка насосной станции важно, и это небольшой агрегат, который способствует включению насоса при понижении давления в системе, и отключению при достижении до максимального уровня.

    Назначение реле давления

    Для того чтобы была правильная работа водяной насосной станции (безбашенки), требуется установка и настройка гидроаккумулятора, а также реле, например, РДМ Type PM5 с насосом Вихрь. Даже если устанавливается самодельное оборудование для системы водоснабжения дома на даче, требуется многое.

    Качественную работу водяной станции обеспечивают правильно настроенный гидроаккумулятор и реле давления

    А именно:

    • Точный просчет всех параметров;
    • Учет особенностей подачи воды;
    • Грамотный и профессиональный подход.

    Эти 2 агрегата нужно подсоединить к насосу, причем реле должно располагаться посередине и ближе к гидроаккумулятору. Существуют модели реле, которые можно монтировать непосредственно на поверхность корпуса насоса, даже к погружному типу. Установка системы водоснабжения должна быть правильной, и потому стоит перед ее сборкой ознакомиться с принципом работы каждого составляющего.

    Гидроаккумулятором называют емкость, внутри которой установлена эластичная груша и мембрана, делящие ее пополам.

    В груше расположен воздух с конкретным давлением, а в мембране вода. То, какое давление установлено в груше и то, сколько воды поступает в мембрану, напрямую зависит от количества накаченного воздуха. Чем его будет больше, тем выше поднимется давление в системе. Как правило, в полость емкости закачивается только половина воды. Например, если в гидробаке может по данным от производителя поместиться 100 л, то там будет находиться 40-50 л. Оптимальное давление в системе водоснабжения, особенно при подключении к бытовым приборам – это 1,4 атм -2,8 атм, а чтобы оно поддерживалось в таком состоянии, должно быть установлено такое устройство, как контроллер или реле.

    Устройство реле давления воды

    Гидравлическая часть расположена с тыльной стороны на гидрореле, причем выпуск может быть с резьбой наружного вида или гайкой-американкой. Второй вариант считается более удобным, так как он позволяет провести более легкий монтаж.

    Изучив внимательно устройство, можно установить реле давления воды наиболее удобным способом

    В первом случае потребуется подыскать специальные переходники с накидной гайкой определенного размера.

    Можно осуществить накручивание изделия и на резьбу, что подходит не всегда. Разъемы электрической части расположены с тыльной стороны корпуса, а клеммная колодка для подключения проводов установлена под полостью крышки.

    Гидрорегулятор разделен на 3части.

    • Электрическую;
    • Механическую;
    • Гидравлическую.

    К первой относят группу контактов, которые замыкаются и размыкаются, что требуется для подключения и отключения насоса. К гидравлической части относится мембрана, оказывающая воздействие на основании из металла и пружину, малого и большого вида, посредством чего регулируется давление внутри насоса, а также осуществляется включение или отключение.

    Тонкости регулировки реле давления воды для насоса

    Чтобы установить конкретное значение на уровне давления, требуется правильно отрегулировать устройство контроля. Для этого потребуется провести ряд действий. Наполнить бак до того момента, пока манометр не покажет максимальное значение.

    Отрегулированное реле давления воды позволяет системе водоснабжения работать равномерно

    Далее:

    1. Выключается станция.
    2. Открывается корпус реле.
    3. Нужно постепенное откручивание гайки маленького размера до срабатывания внутреннего механизма.
    4. Вращение проводится по часовой стрелке, что способствует повышению уровня давления.
    5. Если крутить против, то оно уменьшается.
    6. Для установления минимального значения, требуется постепенное сливание воды, за счет открытия крана.

    При достижении манометра определенного уровня, спуск воды останавливается. Чтобы регулировать нижний показатель давления, проводится вращение большой гайки точно также до срабатывания контакта. Принцип работы устройства прост, так как, установив небольшой диапазон среди верхней и нижней границы, будет проводиться достаточное подкачивание воды насосной станцией, за счет создания постоянного среднего уровня показателя. Работает система равномерно, что позволяет получить оптимальный напор воды для комфортного пользования.

    Этапы регулировки реле давления насосной станции

    Чтобы настроить работу насосной станции, проверяется схема подключения на соответствие норме, для чего может использоваться инструкция от производителя. Также нужно поставить надежный манометр, способный выдать точные показатели. Он устанавливается в систему водоснабжения на небольшом расстоянии от реле. Чтобы регулировать реле потребуется подкрутить 2 пружины, а именно большую и маленькую. Специалисты рекомендуют обращаться к профессионалам, чтобы подключить и проверить работоспособность устройства.

    Качественный манометр, установленный недалеко от реле давления воды, сможет давать точные показания

    Это позволит:

    • Быть уверенными в исправности;
    • Получить гарантию качества;
    • При возникновении проблем, получить бесплатное обслуживание.

    Автоматический регулятор давления не требует вмешательства и срабатывает, то есть включается и выключается, при необходимости. Стоит заметить, что не рекомендуется устанавливать электронное устройство для регулирования подачи воды, так как при понижении электрического напряжения, накачать воду быстро не получится. Есть еще ряд моментов, с которыми стоит ознакомиться, прежде чем провести процесс погружения насоса в скважину и подключения реле управления давлением. Не все модели позволяют проводить изменение дельты, а потому, при приобретении, нужно обратить внимание на данный момент.

    Реле может быть покрыто влагонепроницаемым и пыленепроницаемым корпусом, что позволяет установить изделие непосредственно на поверхность насоса, при наличии подходящего выхода.

    На скважинный насос можно установить реле с холостым ходом, которое имеет отдельный корпус, однако есть модели регулятора комбинированного вида. Защита холостого хода нужна для исключения поломки насоса при отсутствии воды в скважине. Такое устройство подойдет лучше всего к глубинному насосу.

    Работа реле давления для гидроаккумулятора

    В любом насосе давление регулируемое, и требуется установка максимального и минимального параметра в полости бака-аккумулятора, если речь идет о гидроаккумуляторе. Именно таким образом реле отключает и включает работу агрегата.

    Реле давления включает и выключает гидроаккумулятор

    Увеличить давление гидрофора или понизить можно, в зависимости от:

    • Объема расходуемой жидкости;
    • Частоты потреблений;
    • Мощности насосной установки.

    Что касается характеристик насоса, то с ними можно ознакомиться в инструкции по эксплуатации или техническом паспорте. Стандартным значением, за счет которого выбирается рабочее состояние реле, считается 1,0-5,0 атм. Регулируемое механическое реле или любое другое имеет стартовое давление в 1,5 атм, а диапазон функционирования двигателя в насосе составляет 2,5 атм.

    Максимальным давлением, при котором срабатывает пусковое устройство реле и отключается насос, является 5 атм.

    Если при эксплуатации или установке были сбиты параметры настройки, то нужно самостоятельно поднять верхнюю грань до определенного уровня, а также выбрать уровень низкого давления. Для этого, как уже было отмечено ранее, потребуется манометр. Установка контрольно-измерительного прибора проводится на коллектор в гидроаккумуляторе, а коррекция проводится по показаниям на манометре после отключения насоса. Создание перепадов давления осуществляется за счет открытия крана в той точке отбора воды, которая расположена ближе всего к гидроаккумулятору.

    Чтобы настроить прессконтроль давления на гидроаккумуляторе, нужно присутствие непосредственно самого давления и не требуется отключения насоса от сети электричества. За счет насоса, заполняется полость накопительной емкости и поднимется давление в системе водоснабжения. Как только срабатывает контроллер и отключается работа двигателя, снимается пластиковая крышка на корпусе и требуется ослабление степени натяжения на малом пружинном механизме.

    Регулировка реле давления и определение порогов срабатывания установки

    Реле – это автомат или, другими словами, устройство блокирующее клапан, который создает процесс подачи воды. У насоса есть 2 порога включения – нижний и верхний. Каждый из них зависит от давления в той части гидроаккумулятора, где присутствует воздух. Минимальным давлением считается уровень в 0,1-0,2 атм и выше.

    Изучив технические характеристики и эксплатуционные свойства модели насоса, можно грамотно отрегулировать реле давления воды для качественной работы системы

    Если внутри емкости будет давление в 1,4 атм, то порогом отключения станет 1,6 атм. Такие параметры считаются оптимальными для работы автоматики.

    Следует обязательно брать в учет параметры насоса, у которого также есть 2 значения в виде нижнего и верхнего порога. Основываясь на ряде показателей, и проводится выбор порогов. Стоит заметить, что выбор верхнего порога, при котором отключается насос, осуществляется автоматически. Реле изначально с завода имеет определенную дельту разности, настроенную при изготовлении. В целом, эта разница составляет 1,4-1,6 атм. Другими словами, если было вручную выставлено отключение при 1,6 атм, то происходит автоматическое выставление верхнего порога отключения в 3,0 атм.

    Если система подачи водоснабжения подключена к большому количеству точек водоразбора, то можно добавить к верхнему порогу несколько атмосфер для предельно допустимого значения, но с соблюдением ряда ограничений

    А именно:

    1. Учитываются параметры контроллера.
    2. Все модели имеют определенные технические характеристики и эксплуатационные свойства.
    3. Как правило, верхняя граница давления в насосе установлена от производителя и отключаться насос должен до ее достижения в среднем за 0,2-0,4 атм.
    4. Если верхним порогом является 3,8 атм, то отключаться он будет при достижении 3,6 атм.

    Для длительной и исправной работы насоса, лучше всего делать разницу между порогами как можно больше, так как постоянные перегрузки негативно сказываются на эксплуатации. Особенность реле в том, что не требуется его чистить, а значит, не нужна разборка, а если происходит слабое накачивание воды, то нужно обратить внимание на работу и почистить насос.

    Регулировка реле давления насосной станции (видео)

    Стоит заметить, что если проводить работу по подключению и регулированию реле максимально тщательно и без нарушения рекомендаций и от производителя и выше представленных данных, то можно осуществить все быстро и без проблем. Если нет ни желания, ни минимальных навыков работы с такими установками, то лучше доверить процесс профессионалу.

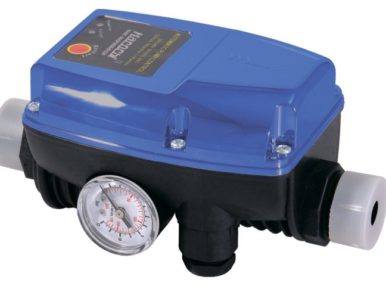

    Примеры реле давления (фото)
